五轴联动涡轮增压叶轮加工

叶轮广泛应用于能源动力、航空航天、石油化工冶金等行业，是涡轮增压器的核心部件。由于其形状复杂、加工要求高、专业性强等特点，对CAM软件五轴路径和工艺方案质量要求较高。下面将以一款涡轮增压器的叶轮为例，介绍基于SurfMill9.7软件的叶轮加工解决方案优势。

零件材料	7075铝合金
零件尺寸	Φ63.5*30mm

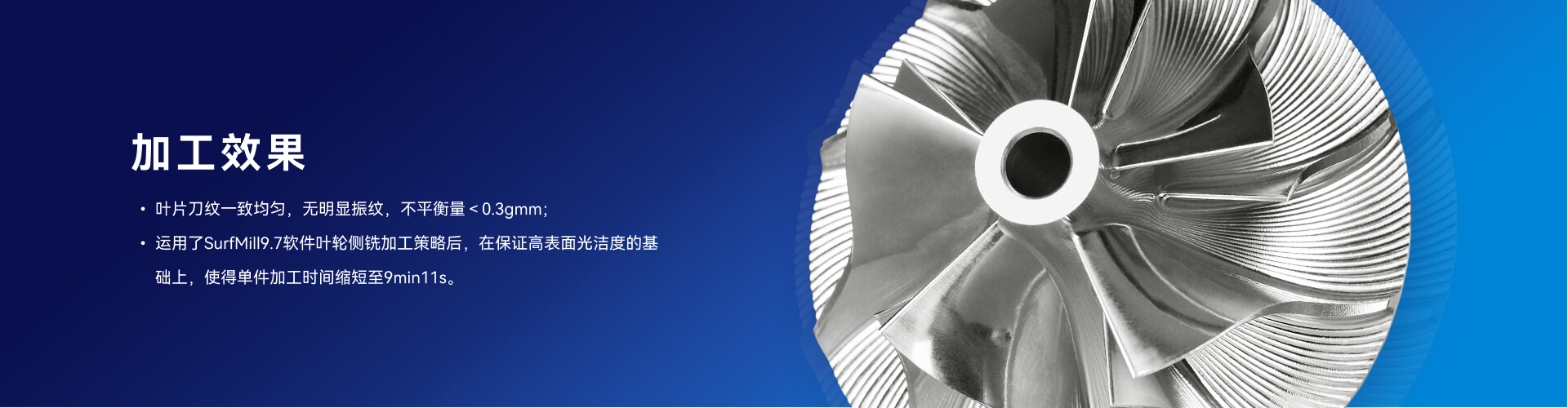

技术要求	叶轮在转速为8500 rpm时，不平衡量小于0.3gmm；叶片刀纹一致均匀，无明显振纹、抖纹；加工时间在10min以内。

精雕解决方案

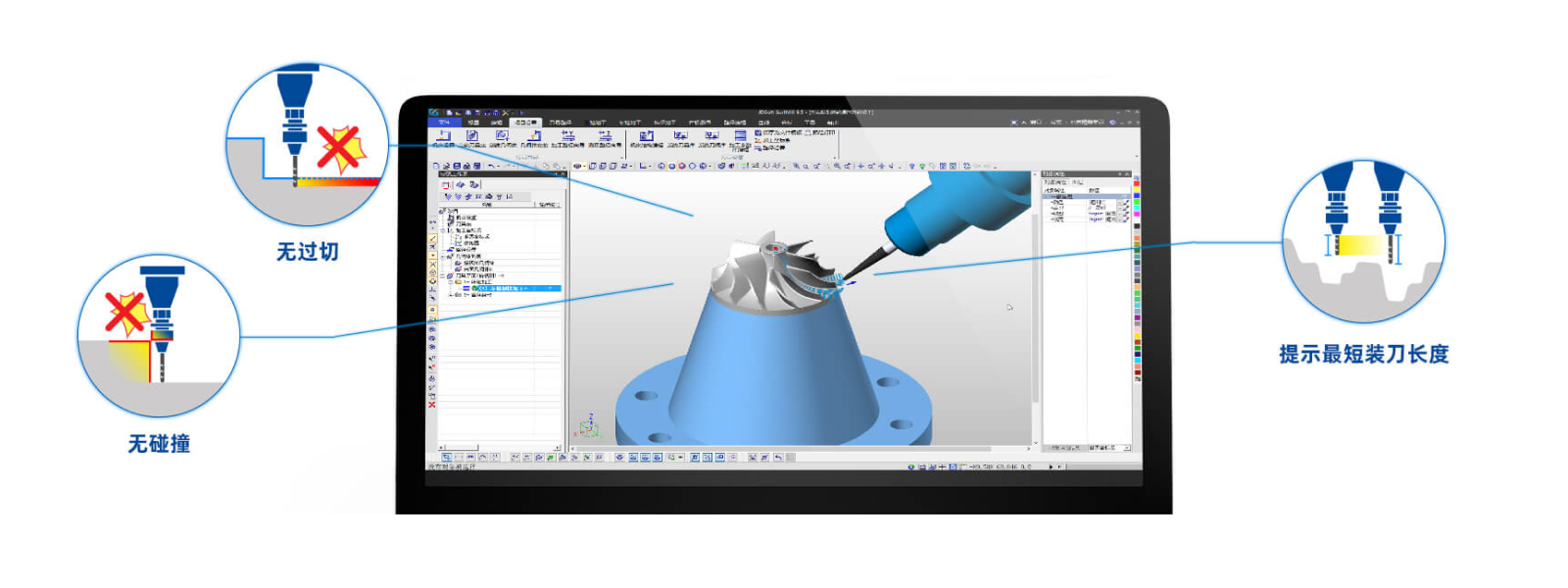

SurfMill9.7软件通过DT编程技术，可在软件中进行虚拟加工，验证装夹、切削等方案的合理性。通过软件端的工艺验证与优化，保障了叶轮加工程序的安全性。

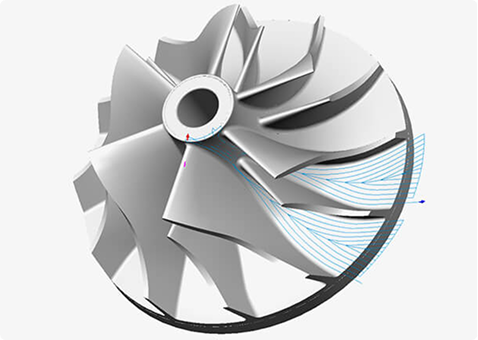

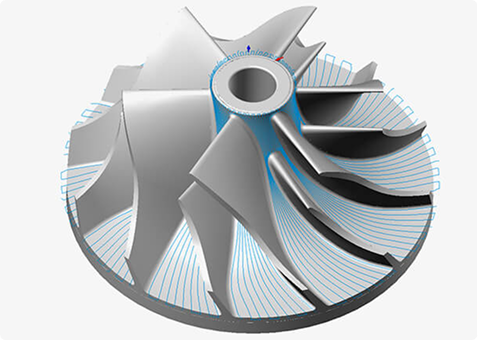

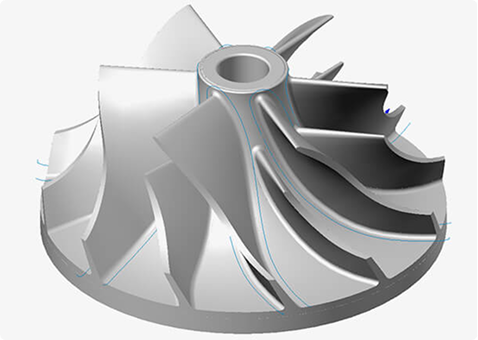

SurfMill9.7软件的叶轮专业编程模块，提供了丰富的叶轮加工策略，参数设置少、编程难度低，方便用户编制高效的叶轮加工路径。本案例中的叶轮属于直纹面叶轮，因此采用侧铣法进行加工。

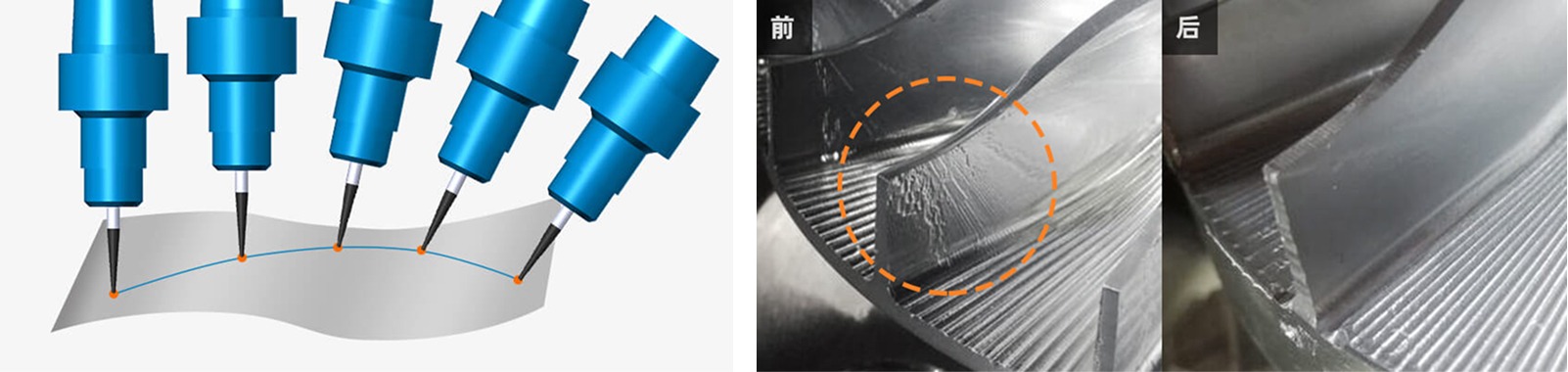

多轴路径表面质量与刀轴的光顺程度息息相关，路径反向点可能导致加工表面效果差。 SurfMill9.7软件刀轴光顺技术在保证叶轮路径光滑的同时，对刀轴进行了光滑处理，保证叶轮表面加工效果。
