光学模具零件加工

光学模具、汽车HUD镜面模具、汽车导光条模具、车灯模具等零件,对表面粗糙度、面型精度和镜面一致性有极高要求。传统镜面效果通常依赖高水平抛光,但手工抛光不仅周期长、对人员经验依赖强,而且在提升表面亮度的同时,容易造成面型精度损失。

加工要求

零件材料 M333(HRC50)
零件尺寸 300×195×50mm
技术要求 表面要达到A0级镜面;面轮廓度 PV≤10um。

精雕解决方案


光学模具-解决方案1

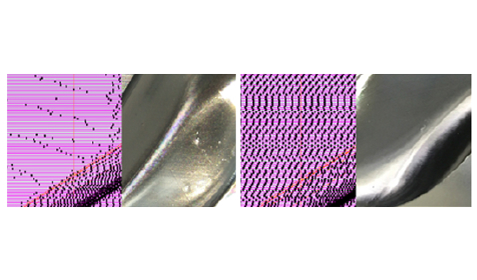

超精密计算模式
超精密计算模式可通过提升路径计算精度、增加路径节点数量,有效提高零件表面效果,消除“马赛克”、“明显刀纹”等加工问题。
光学模具-解决方案2

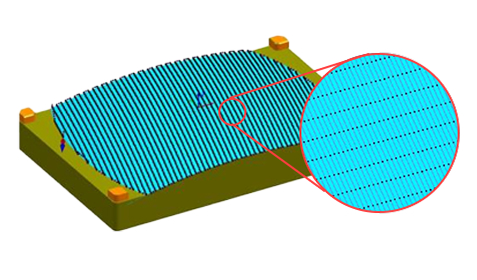

路径点重布
通过重新分布路径点,刀具路径能更精准地贴合模型几何形状,有效避免因节点不均匀造成的加工误差。另外,均匀分布的节点使刀具进给速度保持稳定,减少切削力波动 。
光学模具-解决方案3

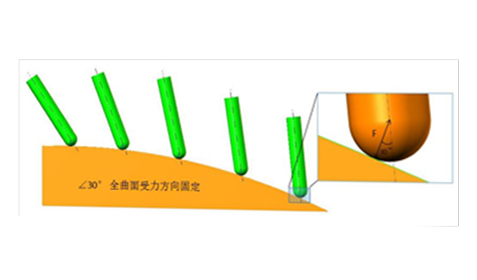

刀轴定点切削
采用五轴联动定角度切削的方式,不仅有效避开刀具静点,提升刀具加工线速度,而且有效避免了由于刀具本身轮廓精度误差对工件表面效果和面型精度的影响。

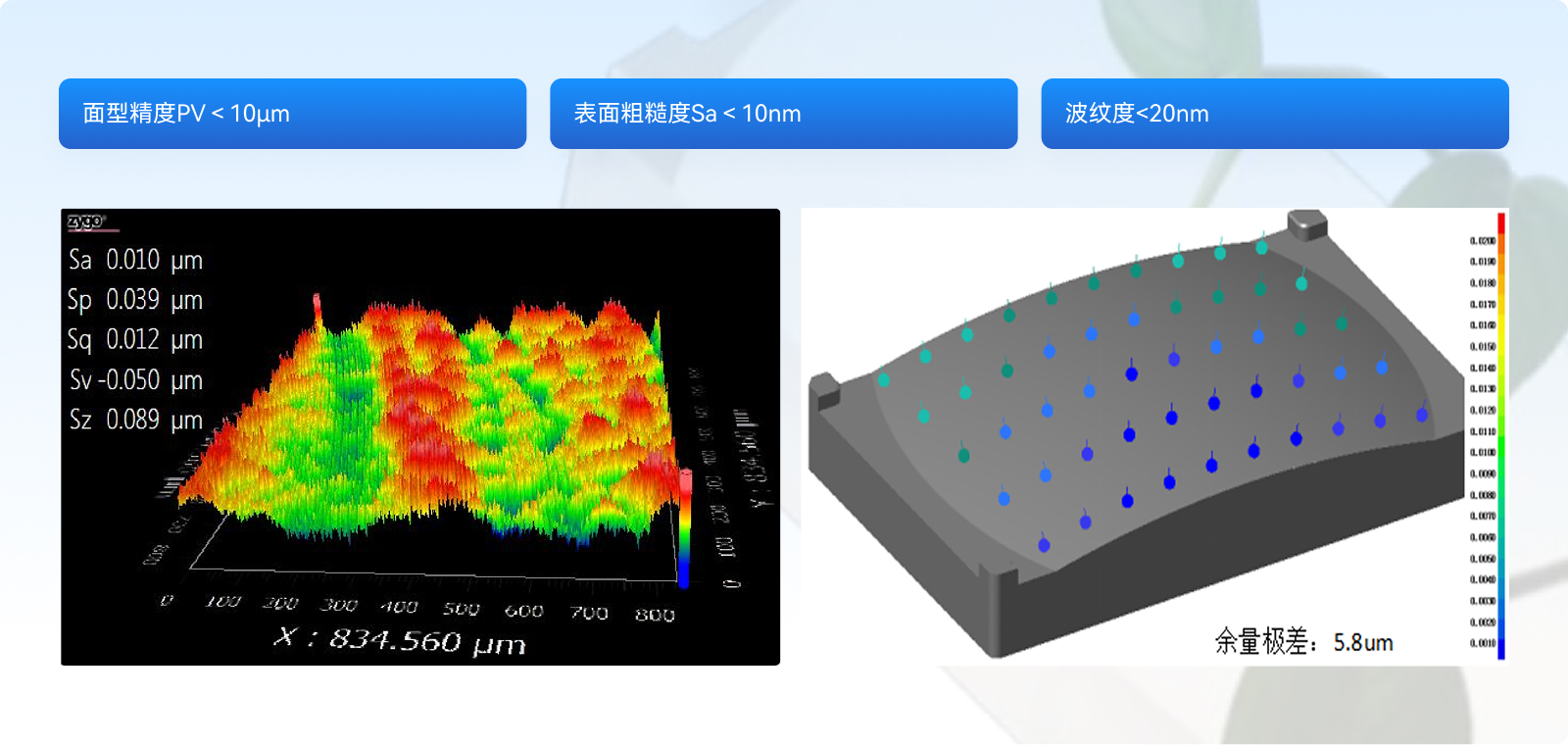

应用效果

光学模具-应用效果
